两相电机电容接法

时间:2020-09-14作者:逍遥一键复制全文保存为WORD
专题:

两相电机有正转,反转两种接法。当单相正弦电流通过定子绕组时,电机就会产生一个交变磁场,这个磁场的强弱和方向随时间作正弦规律变化,但在空间方位上是固定的,所以又称这个磁场是交变脉动磁场。

接法

两相电机也就是单向电机,单向电机里面有二组线圈,一组是运转线圈(主线圈),一组是启动线圈(副线圈)。启动线圈电阻比运转线圈电阻大些,量下就知了。启动的线圈串了电容器的。也就是串了电容器的启动线圈与运转线圈并联,再接到220V电压上,这就是电机的接法。

当这个串了电容器的启动线圈与运转线圈并联时,并联的二对接线头的头尾决定了正反转的。

接法如下:

第一种:正转接法:

主线圈的1、2接副线圈的2、1,这样就正转。

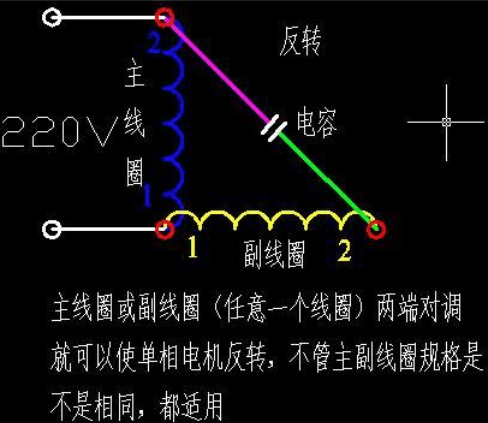

第二种:反转接法:

主线圈的1、2接副线圈的1、2,这样就反转。

220V交流单相电机起动方式

第一种,分相起动式,系由辅助起动绕组来辅助启动,其起动转矩不大。运转速率大致保持定值。主要应用于电风扇空调风扇电动机,洗衣机等电机。

第二种,电机静止时离心开关是接通的,给电后起动电容参与起动工作,当转子转速达到额定值的70%至80%时离心开关便会自动跳开,起动电容完成任务,并被断开。起动绕组不参与运行工作,而电动机以运行绕组线圈继续动作。

第三种,电机静止时离心开关是接通的,给电后起动电容参与起动工作,当转子转速达到额定值的70%至80%时离心开关便会自动跳开,起动电容完成任务,并被断开。而运行电容串接到起动绕组参与运行工作。这种接法一般用在空气压缩机,切割机,木工机床等负载大而不稳定的地方。

带有离心开关的电机,如果电机不能在很短时间内启动成功,那么绕组线圈将会很快烧毁。电容值:双值电容电机,起动电容容量大,运行电容容量小,耐压一般大于400V。
